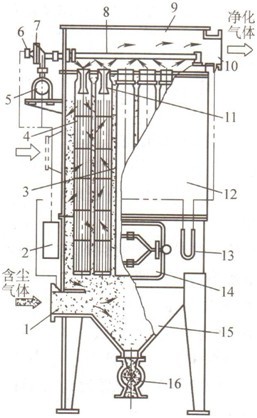

中心噴吹脈沖袋式除塵器的結構如圖1所示。含塵氣體由箱體下部（或上部）進入，粉塵阻留在濾袋外表面，干凈氣體穿過濾袋壁進入袋內，然后由上箱體排出。清灰時，脈沖閥受控制器的指令而開啟，穩壓氣包中的壓縮空氣經噴吹管上的噴孑L噴出，并借助位于袋口的文氏管引射器誘導數倍的氣體一同進入濾袋，使袋壁獲得向外的沖力和加速度，從而清落粉塵。各脈沖閥依次噴吹，每個閥噴吹時間為0.1-0.2s。清灰時不需隔斷含塵氣流，可以連續過濾。
中心噴吹脈沖袋式除塵器的主要特點：
1)過濾風速高，因而設備緊湊，造價低；
2)設備阻力低，過濾能艷小；
3)除塵器內活動部件少，維修工作量小：
4)噴吹時壓縮空氣壓力高，需0.5-0.6MPa，清灰能耗高；
5)濾袋較短，為2-2.6m，處理風量大時，失去了占地面積小的優點；
6)脈沖閥數量多，膜片質量欠佳時，維修頻繁；
7)早期的產品需人進入箱體換袋，操作條件差。改為上揭蓋結構，但仍未完全解決換袋時工人受粉塵危害的問題：
8)不宜用于風量大的條件下。
MC-I型脈沖袋式除塵器主要規格和性能見表1。

技術性能		型號
		MC24-I	MC36-I	MC48-I	MC60-I	Mq72-I	MC84-I	MC96-I	MC120-l
過濾面積／m2 濾袋數量／條 脈沖閥數／個		18 24 4	27 36 6	36 48 8	45 60 10	54 72 12	63 84 14	72 96 16	90 120 20
外形尺寸	長	940	1340	1740	2140	2540	2940	3500	4300
/mm	寬	1460
	高	5680
設備質量/kg		850	1116.8	1258.7	1572.6	1776.7	2028.9	2181.3	2610
