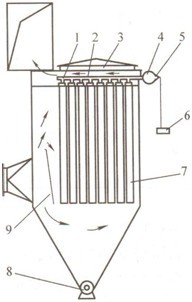

環隙噴吹脈沖袋式除塵器以其采用環隙引射器而命名。其結構如圖5-23所示。脈沖閥為雙膜片形式，當電磁閥開啟時，通過控制膜片的啟動而帶動主膜片。與傳統直角式脈沖閥不同之處在于其采用直通式結構，省去了原有的閥體，因而結構大為簡化，噴吹壓力得以降低，過濾速度也可提高。
與中心噴射的文丘里管不同，壓縮空氣由環隙引射器內壁的一圈縫隙噴出，而被引射的二次氣流則由引射器的中心進入。這種除塵器沒有噴吹管，而由一段一段的插接管將各引射器連接在一起，從而將脈沖閥釋放的壓綰氣體輸送到每條濾袋。插接管的兩端有“0”形圈，以保持密封。
濾袋靠縫在袋口的鋼圈懸吊在花板上，不用綁扎。濾袋框架同環隙引射器嵌接，當濾袋在花板上就位后，將框架插入，引射器的翼緣便壓住袋口，并以壓條、螺栓壓緊（見圖5-24）。換袋操作是開啟頂蓋后在花板上進行。含塵濾袋不向上抽出，而是由袋孔投入灰斗，再集中取出。
上蓋不設壓緊裝置。靠負壓和自重壓緊保持密封。除塵器停止運行后，箱體內的負壓卸除，上蓋可以方便地開啟。環隙噴吹脈沖袋式除塵器的主要特點：
1)直通式脈沖閥簡化了傳統脈沖閥的結構，當過濾風速相同時，噴吹壓力可由0.6MPa降至0.33MPa。
2)環隙式引射器引射效果好，比文丘里管能引射更多的二次氣流，增強清灰效果；且喉口面積大，阻力小。加之脈沖閥結構簡化，在噴吹壓力0.6MPa的條件下。 5-螺栓螺帽6-環隙引射器
過濾風速最高可達5.8m/min；
3)在這種除塵器上首次實現了定壓差清灰控制方式，避免了無效或低效噴吹導致的能源浪費，同時降低了易損件的消耗；
4)換袋時人與含塵濾袋接觸少，操作條件好；
5)采用單元組合式結構，便于組織生產。
現有型號為HD-Ⅱ和HZ-Ⅱ，前者為單機，后者為多單元組合型式。單機除塵器的主要規格見表5-13。組合型式是以35袋為一個單元，單元數從2個到12個不等，沿長度方向進行組合。
表5-13HD-Ⅱ型環隙噴吹脈沖袋式除塵器主要規格

名稱		數量
濾袋數量/個		35	24	15
過濾面積/m2		39.6	24.1	11.3
濾袋規格/mm		Ø 160×2250	Ø 160×2000	Ø160×1500
噴吹壓力/MPa		0.33-0.6
氣耗量/(m3/min)		0.35	0.24	0.15
入口含塵濃度/(g/H13)		<20
設備壓力損失/Pa		<1200
外形尺寸	長/mm	1700	1490	1260
	寬/mm	1130	925	740
	高/mrn	4368	4118	3618
